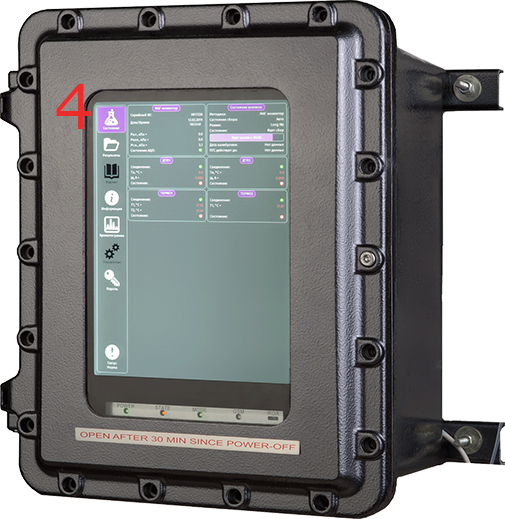

Газовые анализаторы промышленные МАГ КС 50.310-000 (горючего природного газа)

Хроматограф газовый промышленный МАГ (Модель КС50.310-000) во взрывозащищённом исполнении, предназначен для непрерывного автоматического измерения молярной доли компонентов газа горючего природного (ГГП) по ГОСТ 31371.7-2008 (ISO 6974), по методам А и Б, с последующим расчетом по компонентному составу значений величин теплоты сгорания, относительной и абсолютной плотности, коэффициента сжимаемости и числа Воббе в соответствии с ГОСТ 31369-2008 (ISO 6976).

Презентация в pdf

Применение

Хроматографы газовые промышленные МАГ для анализа природного газа  могут использоваться в системе коммерческого учета и контроля качества газа на газоизмерительных и газораспределительных станциях, в системах автоматического контроля и регулирования технологических процессов нефтеперерабатывающих, нефтехимических, газоперерабатывающих и других предприятий.

Особенности

  • Анализ с обратной отдувкой С6+ за 5 мин.;
  • Расход газа-носителя до 12 мл/мин.;
  • Дополнительно для природного газа возможен анализ:
    • Метанола;
    • Гелия и водорода;
    • Расширенного углеводородного состава с расчетом температуры конденсации углеводородов.
  • Анализ природного газа переменного и расширенного состава (по аттестованным методикам измерения).

Метрологические характеристики

Диапазоны измерения и значения расширенной абсолютной неопределенности результатов измерений молярной доли компонентов в ГГП соответствуют ГОСТ 31371.7-2008 «Газ природный. Определение состава методом газовой хроматографии с оценкой неопределенности. Часть 7. Методика выполнения измерений молярной доли компонентов».

400 мм
481 мм

Опция: Возможно изготовление в лабораторном исполнении.

Технические характеристики

Показать
Параметры КС 50.310-000
Аналитические каналы до 2
Тип детектора ДТП
Тип термостата Изотермический, безвоздушный
Температура термостата от +90 до +100 °С
Количество потоков до 6 анализируемых потоков (включая калибровочную смесь)
Анализируемая среда Газ
Газ-носитель, расход He, 8-12 мл/мин
Длительность анализа Не более 6 мин.
Режим работы Автоматический, контролируемый встроенным процессором
Дисплей и ввод данных 12” ЖК дисплей и сенсорный экран (опционально)
Интерфейс: Стандартный RS 232/485 (ModbusRTU), Ethernet (ModbusTCP), дискретные входы (NAMUR)
Интерфейс: Опция RS 232/485, 4-20 mA, дискретные выходы, оптический Ethernet, GSM/GPRS
Напряжение питания 220В, (50±1) Гц
Потребляемая мощность от 180 Вт (выход на режим); от 80Вт (рабочий режим)
Взрывозащита 1Ex d IIB Т4Gb или 1Ex d IIB+H2 Т4 Gb
IP IP65
Температура окр. среды от -10 до +50°С
Вес, кг не более 40
Размеры, ДхШхВ, мм 400х300х481 или 436х318х607
