(СИКН) — это автоматизированный блочно-модульный измерительный комплекс, предназначенный для динамического измерения массы и определения качественных физико-химических показателей (ФХП) жидких углеводородов.
Данные системы незаменимы при проведении приемо-сдаточных операций (коммерческий учет) и внутреннем операционном контроле (технологический учет). Оборудование устанавливается на кустовых площадках нефтедобычи, магистральных нефтеперекачивающих станциях (НПС), приемо-сдаточных пунктах (ПСП) нефтяных компаний, нефтеперерабатывающих заводах (НПЗ), морских и речных наливных терминалах, а также на базах хранения нефтепродуктов.
Классификация систем учета жидких углеводородов от НТФ БАКС
В зависимости от физико-химического состояния измеряемого потока и его назначения, комплексы разделяются на три ключевых модификации:
- СИКН (Товарная нефть): Системы коммерческого учета товарной (кондиционной) нефти и стабильного газового конденсата, подготовленных к транспортировке по магистральным трубопроводам.
- СИКНС (Сырая нефть): Измерительные комплексы для оперативного учета сырой, неотбензиненной и обводненной нефти, поступающей со скважин на установки предварительного сброса воды (УПСВ) и центральные пункты сбора (ЦПС). Рассчитаны на работу в средах с высоким содержанием пластовой воды и растворенного попутного газа.
- СИКНП (Нефтепродукты): Специализированные узлы для прецизионного высокоточного учета широкого спектра светлых и темных нефтепродуктов (автомобильные бензины, дизельное топливо, мазуты, авиационный керосин).
Ключевые функции и измерительные задачи комплекса
СИКН производства НТФ «БАКС» в автоматическом режиме осуществляет полный спектр технологических и измерительных операций:
- Предварительная фильтрация: Глубокая очистка перекачиваемого продукта от смолисто-парафиновых отложений, окалины, песка и других механических примесей для защиты внутренних узлов расходомеров.
- Высокоточное взвешивание (Определение массы): Реализация прямого метода (с использованием массовых кориолисовых расходомеров) или косвенного метода (с применением турбинных/ультразвуковых расходомеров, потоковых плотномеров и влагомеров).
- Потоковый контроль показателей качества (ФХП): Постоянный мониторинг плотности, вязкости, объемного и массового содержания влаги, температуры и давления жидкой среды.
- Автоматизированный отбор проб: Взятие репрезентативных точечных и объединенных проб продукта для последующего лабораторного контроля.
- Метрологическое самообеспечение: Поверка и контроль метрологических характеристик рабочих преобразователей расхода без остановки основного технологического процесса.
- Защита и регулирование: Предотвращение гидравлических ударов, регулирование давления и расхода в линиях, защита оборудования от превышения предельно допустимого давления.
Модульная структура и технический состав СИКН

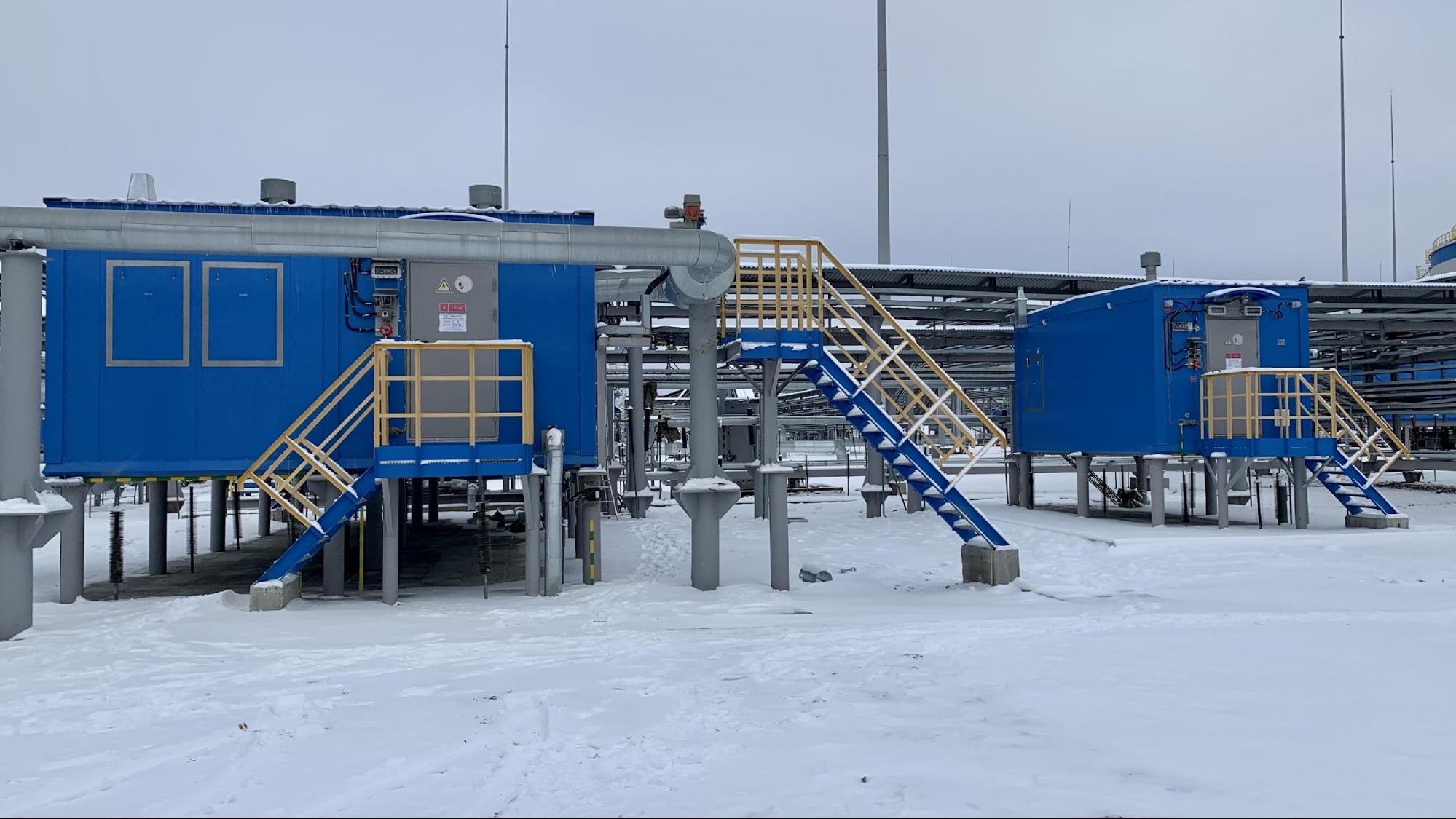

Комплекс СИКН поставляется в виде функциональных блоков максимальной заводской готовности на опорных рамах или в защитных укрытиях:
- Блок фильтров (БФ): Состоит из рабочих и резервных линий фильтрации, оснащенных быстросъемными крышками, датчиками дифференциального давления для контроля степени загрязнения фильтроэлементов и дренажной системой.
- Блок измерительных линий (БИЛ): Сердце системы. Содержит входной и выходной коллекторы, рабочие, резервную и контрольную измерительные линии. Укомплектовывается расходомерами (кориолисовыми, турбинными или ультразвуковыми) и прецизионными датчиками давления и температуры.
- Блок измерения параметров качества нефти (БИК): Выделенный технологический контур, куда отбирается часть потока. Включает в себя потоковые плотномеры, влагомеры, вискозиметры, термостабилизированные автоматические и ручные пробоотборники.
- Блок подключения поверочной установки (ПУ): Специальный узел с запорной арматурой, позволяющий быстро и герметично подключить к системе стационарную или мобильную поверочную установку (поверочный контур с компакт-прувером или эталонным кориолисовым расходомером).
- Блок рабочего эталонного расхода: Собственный поверочный контур для оперативного контроля метрологических характеристик (КМХ) непосредственно в процессе эксплуатации.
- Запорно-регулирующая арматура (ЗРА): Высококачественные краны и задвижки с электроприводами во взрывозащищенном исполнении, оснащенные системой контроля протечек.
- Приборный блок-контейнер и САУ: Автономный утепленный модуль для размещения Системы обработки информации (СОИ). Включает шкафы АСУ ТП, специализированные измерительно-вычислительные комплексы (ИВК), потоковые компьютеры и ПЛК. Модуль оборудован автоматическими системами вентиляции, отопления, пожаротушения и контроля загазованности.
Проектирование под задачу: Каждая СИКН создается индивидуально. На основании заполненного заказчиком опросного листа инженеры НТФ «БАКС» рассчитывают гидравлические режимы, подбирают оптимальные КИПиА и формируют схему расположения оборудования, при необходимости оптимизируя состав блоков без потери точности системы.
Как купить СИКН или узнать точную цену
Для того чтобы купить Систему измерения количества и параметров сырой, товарной нефти и нефтепродуктов (СИКН/СИКНС), получить квалифицированную консультацию или технический опросный лист, свяжитесь с коммерческим отделом НТФ «БАКС» в Самаре по телефонам: +7 (846) 267–38–12, +7 (846) 267–38–13, +7 (846) 267–38–14 (внутренние добавочные номера: 315 или 124). Вы также можете направить свое техническое задание через форму онлайн-заявки на нашем сайте. Мы обеспечим полный цикл инжиниринга: от проектирования и прохождения экспертизы промышленной безопасности до шеф-монтажа, пусконаладки и ввода узла учета в коммерческую эксплуатацию.
