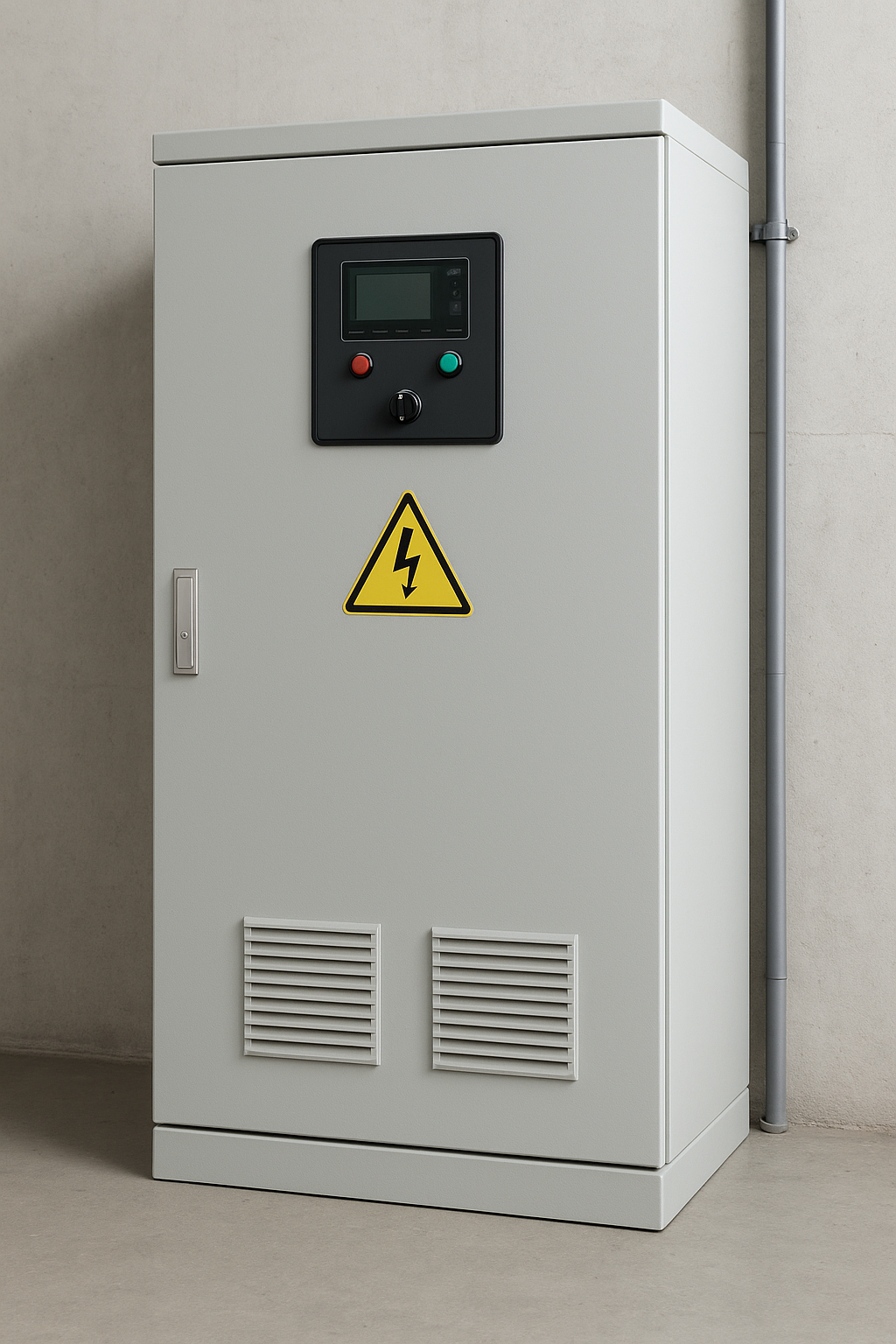

Электротехнические шкафы и системы автоматического ввода резерва (АВР)

Содержание

Системы управления и распределения электроэнергии являются фундаментом надежности любой современной технологической или производственной площадки. В этом контексте электротехнические шкафы и интегрированные в них системы автоматического ввода резерва (АВР) играют критически важную роль. Электротехнические шкафы служат стандартизированной оболочкой, необходимой для организации, защиты и обеспечения оптимального теплового режима коммутационной, управляющей и измерительной аппаратуры.

Надежность электроснабжения категорированных потребителей I и II категории (согласно ПУЭ), где перерыв в питании недопустим, требует внедрения механизмов, гарантирующих немедленное восстановление питания. Системы АВР решают эту задачу, обеспечивая автоматическое переключение нагрузки с основного источника на резервный, что минимизирует время простоя, исключает человеческий фактор и предотвращает потенциально катастрофические технологические аварии. Таким образом, АВР — это не просто дополнительное оборудование, а императив надежности, непосредственно влияющий на операционную устойчивость объекта.

Шкафы электроники: конструкция и нормативы

Шкаф электроники (или электротехнический шкаф) представляет собой корпус, предназначенный для монтажа оборудования, который выполняет две основные функции: механическую защиту размещенной внутри аппаратуры от внешних факторов и защиту персонала от прямого контакта с опасными токоведущими частями. Грамотное проектирование и изготовление шкафов базируется на унифицированных нормативных требованиях.

Для обеспечения совместимости, удобства проектирования помещений и оптимизации кабельных трасс, габаритные размеры шкафов унифицируются отраслевыми стандартами. Согласно ГОСТ 27043-86, габаритные размеры должны выбираться из стандартизированного ряда. Например, высота шкафов варьируется от 1200 до 2200 мм, при этом значения должны быть кратными 200 мм. Глубина шкафов также стандартизирована и может составлять 400, 450 или 500 мм. Такая унификация является фундаментальным требованием для крупномасштабного проектирования, такого как центры обработки данных (ЦОД) или подстанции, так как позволяет оптимизировать размещение оборудования и обеспечить соответствие требованиям безопасности (например, ширина проходов и доступов). Кроме того, классификация и обозначение самих изделий и конструкторских документов, связанных со шкафами, должны соответствовать общим стандартам Единой системы конструкторской документации (ЕСКД), в частности ГОСТ 2.201-80.

Сводные данные о нормативных размерах шкафов представлены ниже.

Нормативные габаритные размеры шкафов (согласно ГОСТ 27043-86)

Требования к защите оболочки и степень IP

Степень защиты оболочки (IP – Ingress Protection) является критическим параметром, определяющим условия, в которых может эксплуатироваться электротехнический шкаф. IP-код состоит из двух цифр и, при необходимости, дополнительных букв, которые указывают на защиту от твердых частиц (первая цифра) и влаги (вторая цифра).

Защита от прикосновений к опасным деталям также обозначается дополнительными буквами. Например, обозначение A соответствует защите от проникновения тыльной стороной руки, B — защита пальцем, C — инструментом, а D — проводом. Правильный выбор IP-класса необходим для обеспечения долговечности аппаратуры и безопасности персонала. В частности, для эксплуатации в условиях агрессивной промышленной среды или в ЦОД, где требуется защита от мелкой пыли и влаги, необходимы высокие степени защиты (например, IP54 и выше).

Вопросы терморегуляции и вентиляции

Современная коммутационная и контрольная аппаратура, особенно при высоких номинальных токах, выделяет значительное количество тепла. Если тепло не отводится эффективно, внутренняя температура повышается, что приводит к деградации изоляции, снижению точности измерительных приборов и преждевременному выходу компонентов из строя.

Выбор метода охлаждения шкафа напрямую зависит от требуемого класса защиты IP и расчетной мощности тепловыделения. Шкафы с низкой степенью защиты могут использовать пассивную или принудительную вентиляцию (фильтры и вентиляторы). Однако шкафы, которые должны соответствовать высоким стандартам IP (например, IP54, необходимые для защиты от пыли и брызг), являются герметичными. Герметичность, необходимая для соответствия высокому IP-классу, исключает возможность пассивной вентиляции. Это создает прямую техническую зависимость: выбор высокого IP-кода для обеспечения защиты от окружающей среды обязательно влечет за собой необходимость внедрения активных и более сложных систем терморегуляции. Такие системы могут включать кондиционеры или теплообменники «воздух-воздух» или «воздух-вода». Необходимость этих дорогостоящих активных систем охлаждения, в свою очередь, увеличивает капитальные затраты (CapEx) на этапе строительства и усложняет техническое обслуживание, повышая операционные расходы (OpEx).

Автоматический ввод резерва (АВР): принцип действия

Автоматический ввод резерва (АВР) — это комплекс устройств, главной целью которого является автоматическое переключение нагрузки потребителей на резервный источник питания в случае исчезновения или недопустимого ухудшения качества (падение напряжения, отклонение частоты) основного источника. АВР является фундаментальным требованием для объектов, отнесенных к I и II категории надежности электроснабжения, и регламентируется правилами устройства электроустановок (ПУЭ).

Принцип работы системы АВР основан на постоянном мониторинге электрических параметров основного ввода. Контроллер АВР или специализированное реле непрерывно отслеживает напряжение и частоту основного источника.

Цикл работы АВР включает следующие этапы:

1. Мониторинг параметров основного источника: Регулярное измерение ключевых характеристик.
2. Обнаружение аварийной ситуации: Фиксация выхода параметров за допустимые пределы, что может быть вызвано полным отключением, перегрузкой, глубоким провалом напряжения или значительными скачками частоты.
3. Выдержка времени: Введение технологической задержки, чтобы избежать ложных срабатываний при кратковременных помехах или пусковых токах.
4. Коммутация: Автоматическое отключение основного источника (например, автоматического выключателя QF1) и включение резервного источника (QF2). В конструкцию системы обязательно встраивается механическая или электрическая блокировка, исключающая возможность одновременного включения обоих вводов.
5. Возврат на основной источник: После полного восстановления параметров основного источника, система инициирует обратное переключение. Этот этап также часто сопровождается дополнительной выдержкой времени для подтверждения стабильности основного ввода. Функция возврата на основной ввод важна не только технически, но и экономически, поскольку обеспечивает экономию ресурсов резервного источника (например, топлива дизель-генераторной установки).

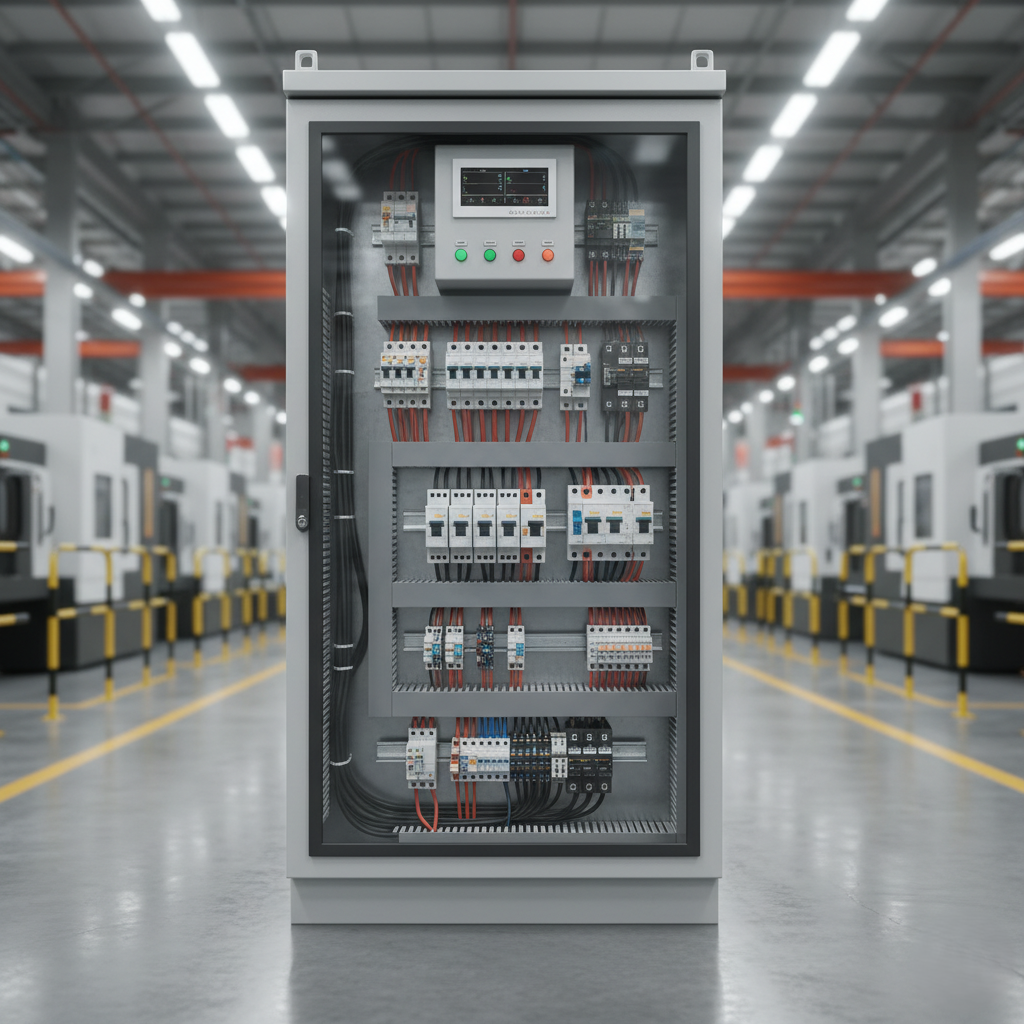

Аппаратная база систем АВР

Аппаратная реализация системы АВР включает три основных типа компонентов:

• Контроллер: Это центральный управляющий элемент, который реализует алгоритм мониторинга и коммутации. В зависимости от сложности, он может быть реализован на базе специализированного микропроцессорного реле АВР или программируемого логического контроллера (ПЛК).
• Датчики и измерительные трансформаторы: Используются для точного контроля параметров тока и напряжения.
• Коммутационная аппаратура:

• Автоматические выключатели с электроприводом (Motorized Circuit Breakers, QF): Используются в высокомощных схемах (например, в подстанциях КТП или БКТП). Они обеспечивают не только коммутацию вводов (как QF1 и QF2), но и обладают высокой коммутационной способностью для отключения токов короткого замыкания (КЗ).
• Контакторы/Реле: Используются в низковольтных схемах малой и средней мощности. Они обеспечивают высокую скорость переключения, но, как правило, не обладают высокой отключающей способностью по КЗ.

Принципиальное отличие между реализациями АВР на контакторах и на автоматических выключателях заключается в функционале коммутационной аппаратуры. В высоконадежных системах (как в КТП), автоматические выключатели выполняют двойную функцию: они служат средством переключения и одновременно являются аппаратами защиты от токов короткого замыкания. Их высокая стоимость и сложность оправданы критической ролью в обеспечении селективности и защиты всей распределительной сети.

Технические особенности реализации АВР

Проектирование и выбор систем АВР

Для выбора оптимального решения АВР необходимо провести тщательный анализ нагрузки, условий эксплуатации и экономических ограничений. При этом следует учитывать четыре ключевых фактора:

1. Мощность нагрузки (кВт/кВА): Этот параметр определяет номинальные токи в системе, что напрямую влияет на выбор типоразмера коммутационной аппаратуры (контакторы или автоматические выключатели) и сечения токоведущих шин.
2. Тип резервного источника: Система АВР должна быть спроектирована с учетом особенностей резерва. Если используется дизель-генераторная установка (ДГУ), контроллер должен включать алгоритмы предварительного прогрева ДГУ и контроль его готовности к приему нагрузки. Если используется ИБП, требования к скорости переключения могут быть другими.
3. Требования к времени переключения: Критичность нагрузки диктует допустимое время провала напряжения. Для высокочувствительного IT-оборудования требуются минимальные задержки (часто требующие интеграции с ИБП), тогда как для менее критичных потребителей допустимо время в несколько секунд.
4. Бюджет: Финансовые ограничения должны быть согласованы с требованиями надежности. Опыт показывает, что стратегически ошибочно экономить на качестве критически важных компонентов.

Критерии выбора шкафов электроники и систем АВР

Обеспечение эксплуатационной надежности и экономика выбора

Вопрос обеспечения эксплуатационной надежности тесно связан с первоначальными капитальными затратами (CapEx) и последующими операционными расходами (OpEx). В критически важных системах, таких как АВР, категорически не рекомендуется экономить на качестве компонентов, включая реле, контроллеры и коммутационную аппаратуру.

Низкое качество критически важных элементов является прямым путем к увеличению эксплуатационных рисков. Хотя высококачественные системы АВР требуют больших начальных инвестиций (CapEx), использование некачественных компонентов неизбежно приводит к частым сбоям, необходимости дорогостоящего ремонта и, что наиболее критично, к длительным и непредсказуемым простоям. Это значительно увеличивает OpEx и сводит на нет любые первоначальные финансовые выгоды. Таким образом, инвестирование в надежность АВР следует рассматривать как стратегический шаг для минимизации долгосрочных рисков и эксплуатационных издержек.

Помимо выбора качественной аппаратуры, обязательным требованием является регулярное техническое обслуживание и тестирование системы. Проверка алгоритмов контроллера, измерение фактического времени переключения и регулярное тестирование системы на полную нагрузку с имитацией аварийной ситуации являются необходимыми мерами для предотвращения неожиданных отказов в момент, когда АВР действительно нужен.

Применение шкафов АВР: ЦОД и подстанции

АВР в распределительных подстанциях

В энергетическом секторе и крупной промышленности АВР является стандартным элементом распределительных подстанций, включая комплектные трансформаторные подстанции (КТП) и блочные КТП (БКТП). В этих системах АВР предназначен для переключения нагрузки между двумя независимыми вводами высокого или среднего напряжения.

Аппаратная база в данном случае состоит из мощных автоматических выключателей, которые обеспечивают необходимую коммутационную и отключающую способность. Часто такое оборудование размещается в специализированных распределительных щитах, например, Щитах Одностороннего Обслуживания (ЩО-70 или ЩО-90), которые спроектированы для безопасного и эффективного распределения электроэнергии.

Шкафы АВР в Центрах Обработки Данных (ЦОД)

Центры Обработки Данных предъявляют наиболее жесткие требования к надежности электроснабжения, соответствующие уровням отказоустойчивости T3 или T4 (согласно международным классификациям). В Российской Федерации строительство и эксплуатация инженерной инфраструктуры ЦОД регламентируется такими документами, как ГОСТ Р 58811-2020 («Стадии создания») и ГОСТ Р 58812-2020 («Особенности эксплуатации»).

В ЦОД система АВР является интегрированной частью многоуровневой стратегии резервирования. Она работает в тесной связке с источниками бесперебойного питания (ИБП) и дизель-генераторными установками (ДГУ). Технические средства, включая сложность и надежность системы АВР, напрямую определяют вычислительную мощность и отказоустойчивость ЦОД. Эти факторы, в свою очередь, влияют на капитальные затраты и операционные расходы предприятия. Высокая отказоустойчивость требует схем резервирования 2N (полное дублирование) или N+1 (резервирование с избыточностью) в системе АВР.

Требование не экономить на компонентах АВР и проводить регулярное тестирование является прямым отражением нормативных требований, заложенных в ГОСТ Р 58811-2020. Стандарты четко устанавливают, что качество технических средств критически важно для обеспечения заявленной отказоустойчивости и минимизации эксплуатационных расходов.

Также в контексте ЦОД приобретает особое экономическое значение функция возврата на основной источник после восстановления его параметров. Данный возврат осуществляется для экономии ресурсов резервного источника. Поскольку резервным источником является дорогостоящая в эксплуатации ДГУ, которая потребляет топливо и расходует моторесурс, автоматический и своевременный возврат на стабильную сеть является важной экономической функцией, позволяющей снизить OpEx.

Преимущества и эксплуатация шкафов АВР

Основным преимуществом наличия системы АВР является гарантированное автоматическое восстановление питания. Это устраняет зависимость от оперативных действий персонала и предотвращает технологические потери, связанные с остановкой производственных процессов или IT-инфраструктуры. Автоматизация переключения критически важна для поддержания бизнес-процессов в режиме 24/7.

Хотя внедрение высококачественного АВР требует значительных первоначальных капиталовложений, оно обеспечивает значительную оптимизацию долгосрочных операционных расходов (OpEx). Надежная система АВР резко снижает вероятность крупных аварийных ситуаций, дорогостоящего внепланового ремонта и штрафов, связанных с простоем критически важных систем.

Эксплуатация систем АВР требует строгого соблюдения регламентов технического обслуживания (ТО). Процедуры ТО должны включать не только визуальный осмотр и проверку электрических соединений, но и комплексное тестирование. Обязательным является проверка контроллеров, измерение времени, необходимого для переключения вводов, а также тестирование механических и электрических блокировок. Критически важно проводить тестирование системы с имитацией аварийной ситуации под реальной нагрузкой, чтобы гарантировать ее готовность к работе в экстремальных условиях.

Заключение

Шкафы электроники и системы АВР являются неотъемлемыми компонентами современной электротехнической инфраструктуры, особенно для потребителей с высокими требованиями к надежности. Выбор шкафов должен основываться на нормативных габаритах и требуемой степени защиты IP, которая напрямую определяет сложность системы терморегуляции. В свою очередь, проектирование АВР требует тщательного анализа нагрузки, типа резервного источника и критичности времени переключения.

Стратегическое решение инвестировать в высококачественные компоненты АВР, несмотря на повышение CapEx, является наиболее обоснованным подходом для критической инфраструктуры. Это обеспечивает максимальную отказоустойчивость, минимизирует риски аварийных простоев и в долгосрочной перспективе оптимизирует эксплуатационные расходы, полностью соответствуя высоким требованиям отраслевых стандартов, таких как ГОСТ для ЦОД. Регулярное и всестороннее техническое обслуживание является ключевым фактором для поддержания заявленного уровня надежности системы АВР.
