Промышленные и лабораторные газовые хроматографы: устройство и применение

Содержание

Газовые хроматографы — это высокоточные аналитические приборы, которые играют важную роль в химическом анализе. Они способны разделять сложные смеси веществ на отдельные компоненты и определять их состав. Такие устройства активно применяются для контроля качества продукции, анализа окружающей среды и проведения научных исследований. В этой статье НТФ “БАКС” подробно расскажет о том что представляют собой газовые хроматографы, как они функционируют, в каких областях используются и почему их значение трудно переоценить.

Что такое газовый хроматограф?

Газовый хроматограф — это прибор, предназначенный для разделения сложных смесей веществ на отдельные компоненты с последующим определением их состава и концентрации. Его можно сравнить с инструментом, который раскладывает смесь на составляющие, позволяя точно определить, какие вещества и в каком количестве присутствуют в образце.

Работа прибора основана на методе газовой хроматографии — физико-химическом процессе, в котором смесь разделяется за счет взаимодействия двух фаз: подвижной (газ-носитель) и неподвижной (сорбент или жидкость внутри колонки). Подвижная фаза переносит вещества через прибор, а неподвижная фаза задерживает их в зависимости от химических свойств. В результате каждый компонент смеси выходит из прибора в определенное время, а детектор фиксирует его присутствие и количество.

Существуют два основных типа газовых хроматографов: лабораторные и промышленные. Лабораторные модели универсальны, высокочувствительны и подходят для сложных исследований. Промышленные хроматографы ориентированы на конкретные задачи, работают в автоматическом режиме и оптимизированы для контроля производственных процессов.

Как работает газовый хроматограф?

Принцип работы газового хроматографа можно представить как процесс прохождения смеси через систему, где вещества разделяются по их свойствам. Основные этапы работы прибора:

1. Ввод пробы. Анализируемое вещество (газ или жидкость) вводится в прибор через специальный дозатор. Если проба жидкая, она испаряется в нагретом отсеке. Для точного дозирования применяют микрошприцы или автоматические автосамплеры, позволяющие вводить объемы от микролитров до миллилитров.
2. Движение через колонку. Проба смешивается с газом-носителем (обычно это инертные газы, такие как гелий, азот или аргон) и поступает в хроматографическую колонку — трубку, заполненную сорбентом или покрытую тонким слоем жидкости. Колонка является ключевым элементом прибора, где происходит разделение смеси. Разные вещества взаимодействуют с неподвижной фазой по-разному: одни проходят быстро, другие задерживаются.
• Детектирование. После выхода из колонки компоненты смеси фиксируются детектором, который преобразует информацию о веществах в электрический сигнал. Наиболее распространенные типы детекторов:
• Пламенно-ионизационный детектор (ПИД): эффективен для анализа углеводородов, сжигает вещества в пламени и измеряет образующиеся ионы.
• Теплопроводный детектор (ТПД): реагирует на изменения теплопроводности газа, подходит для анализа газов, таких как азот или кислород.
• Термохимический детектор (ТХД). Позволяет проводить точные измерения низких концентраций горючих соединений, включая водород, углеводороды и т. д.
• Электрохимический детектор (ЭХД). Позволяет анализировать серосодержащие соединения от 0,1 ppm, используя только воздух в качестве газа-носителя. Обеспечивает большую линейность в широком диапазоне измерений и высокую избирательность к H2S и меркаптанам.
3. Обработка данных. Сигналы от детектора формируют хроматограмму — график, на котором пики соответствуют отдельным веществам и их количеству. Современные хроматографы оснащены программным обеспечением, которое автоматически анализирует данные, сравнивает их с базами и предоставляет готовый результат.

Для точной работы хроматографа необходимо поддерживать стабильные условия: давление газа-носителя (обычно 4–10 атмосфер), температуру колонки (от комнатной до 450 °C в современных моделях) и скорость потока. Любое отклонение может повлиять на результат, поэтому приборы оснащаются регуляторами, термостатами и цифровыми системами контроля.

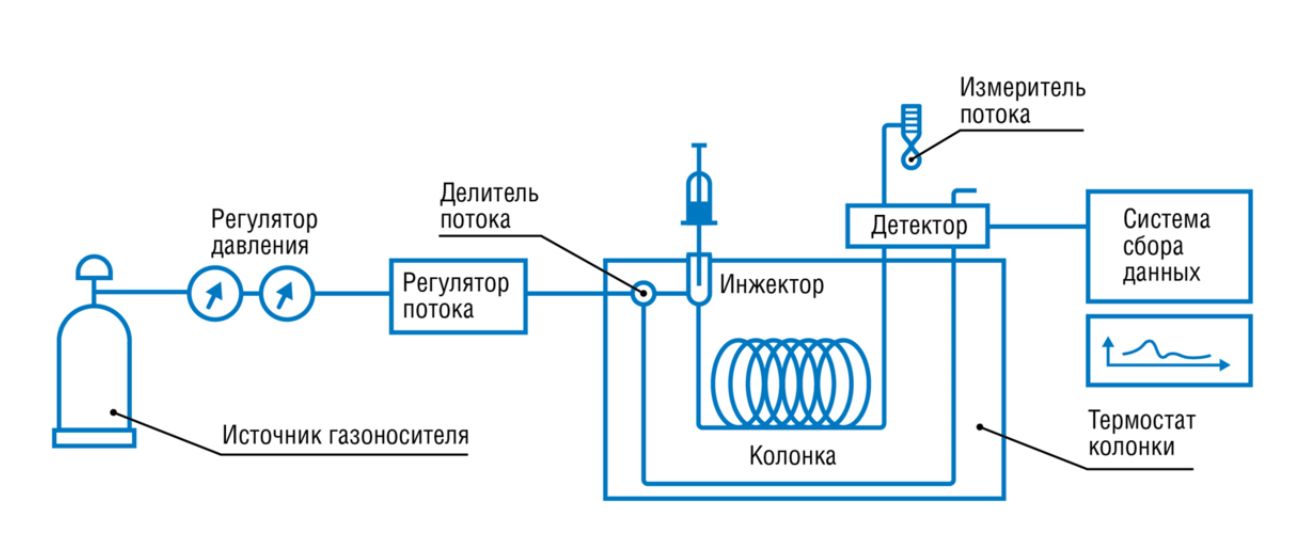

Устройство газового хроматографа

Конструкция газового хроматографа включает несколько ключевых компонентов:

• Баллон с газом-носителем: обычно это 40-литровый баллон под давлением до 150 атмосфер. Редуктор снижает давление до рабочего уровня (4–10 атм). Гелий чаще всего используется как газ-носитель благодаря своей инертности, хотя иногда применяют азот или водород (с учетом его взрывоопасности).
• Система ввода пробы: включает дозаторы, автосамплеры или краны для сжиженных газов. Для жидкостей предусмотрен испаритель, нагреваемый до 200–350 °C.
• Хроматографическая колонка: может быть насадочной (диаметр 2–4 мм, заполнена сорбентом) или капиллярной (диаметр 0,1–0,53 мм, с жидкостью на стенках). Капиллярные колонки обеспечивают высокую точность и способны разделять до 200 компонентов, тогда как насадочные проще и дешевле.
• Термостат: поддерживает температуру колонки с точностью до 0,1 °C. Некоторые модели позволяют программировать нагрев (например, от 50 до 300 °C со скоростью до 75 °C/мин).
• Детектор: подбирается в зависимости от задачи. Например, ПИД обладает линейным диапазоном до 10⁷, что позволяет обнаруживать следовые количества углеводородов.
• Система регистрации: компьютер или встроенный дисплей (в современных моделях — сенсорный, до 16 строк).

Эти элементы размещены в компактном корпусе (ширина от 400 мм для лабораторных моделей) с цифровым управлением, которое отслеживает состояние прибора и сигнализирует о неисправностях.

Где применяются газовые хроматографы?

Газовые хроматографы находят применение в самых разных отраслях, где требуется анализ состава веществ или контроль технологических процессов. Основные области использования:

• Нефтегазовая промышленность: анализ состава природного газа, нефти и продуктов переработки. Хроматографы определяют содержание метана, этана, сероводорода, вычисляют теплотворную способность и помогают в разведке месторождений. Промышленные модели устанавливаются непосредственно на трубопроводах.
• Химическая и нефтехимическая промышленность: контроль качества полимеров, растворителей, красителей. Например, хроматографы следят за чистотой этилена на нефтеперерабатывающих заводах.
• Фармацевтика: проверка состава лекарств и выявление примесей. Приборы гарантируют безопасность фармацевтической продукции.
• Экология: анализ воздуха, воды и почвы на наличие загрязнителей, таких как пестициды, углеводороды или диоксины. Портативные модели применяются для экспресс-анализа в полевых условиях.
• Пищевая промышленность: контроль качества продуктов и выявление фальсификатов. Хроматографы проверяют наличие нежелательных добавок в вине или пестицидов в масле.
• Криминалистика: анализ следов взрывчатых веществ, наркотиков или ядов. Газовая хроматография с масс-спектрометрией является стандартом в судебной экспертизе.
• Медицина: определение алкоголя, наркотиков или токсинов в крови.
• Наука и образование: хроматографы, такие как БАКС МАГ, используются в университетах для исследований и обучения.

В каждой из этих отраслей хроматографы решают задачи от рутинного контроля до сложных анализов, требующих высокой чувствительности (до 0,0001% примесей).

Для чего нужны газовые хроматографы?

Газовые хроматографы применяются для достижения следующих целей:

• Качественный анализ: определение состава смеси (например, какие углеводороды присутствуют в бензине).
• Количественный анализ: измерение концентрации каждого вещества (например, процентное содержание метана в газе).
• Контроль процессов: мониторинг производства в реальном времени для предотвращения брака или аварий.
• Обеспечение безопасности: обнаружение токсичных или взрывоопасных веществ в окружающей среде.
• Научные исследования: изучение новых материалов, биомолекул или анализ следов внеземной жизни.

Технические характеристики хроматографов

• Температурный диапазон термостата: до 450 °C, с точностью ±0,1 °C. Скорость нагрева — до 75–250 °C/мин
• Давление газа-носителя: 4–10 атм, с контролем через редуктор. Максимальное давление в баллоне — до 150 атм.
• Диаметр колонок: капиллярные — 0,1–0,53 мм, длина 10–100 м; насадочные — 2–4 мм, длина 1–6 м.
• Чувствительность детекторов: ПИД — до 10⁷ линейного диапазона, масс-спектрометры — до 10⁹.
• Время анализа: от 1 минуты (промышленные модели) до 30–60 минут (сложные лабораторные анализы).
• Программное обеспечение: современные модели (МАГ от компании “БАКС”) оснащены интуитивным ПО с функциями самодиагностики, валидации и интеграции с сетями (Ethernet, Modbus).
• Энергопотребление: 1,5–3 кВт для лабораторных моделей, до 5 кВт для промышленных.
• Размеры: лабораторные — от 400×600×500 мм, промышленные — до 1000×800×1200 мм (с обогреваемым шкафом).

Эти характеристики зависят от модели. Для уточнения параметров конкретного прибора можно запросить дополнительные данные.

Почему газовые хроматографы важны?

Газовые хроматографы играют ключевую роль в обеспечении качества и безопасности технологических процессов. Их применение позволяет:

• Снижать риски: выявлять токсичные или взрывоопасные вещества до возникновения проблем.
• Экономить ресурсы: точный контроль процессов минимизирует брак и оптимизирует производство.
• Защищать здоровье: проверять безопасность лекарств и продуктов питания.
• Сохранять окружающую среду: отслеживать загрязнения и сокращать выбросы.

Современные хроматографы отличаются компактностью, высокой автоматизацией и удобством использования. Сенсорные экраны, автоматическая калибровка и интеграция с промышленными сетями делают их доступными для всех специалистов, работающих в химии.

История и перспективы газовой хроматографии

Метод хроматографии зародился в начале XX века благодаря работам русского ученого Михаила Цвета, который разделял пигменты растений. В 1950-х годах британский химик Арчер Мартин разработал газовую хроматографию, за что был удостоен Нобелевской премии. С тех пор хроматографы стали более точными, быстрыми и доступными. Сегодня российская компания НТФ «БАКС» создаёт приборы для анализа в реальном времени на производствах и высокочувствительные модели для науки.

В будущем газовые хроматографы станут еще компактнее и, возможно, найдут применение в бытовых устройствах. Уже существуют портативные модели для полевых анализов, а в перспективе через 10–20 лет технологии смогут позволить интегрировать микрохроматографы в повседневные устройства, например, для мониторинга качества воздуха.

Газовые хроматографы — это незаменимые инструменты, которые помогают обеспечивать безопасность, качество и прогресс в самых разных сферах. Их работа основана на строгих научных принципах, но результаты понятны и полезны каждому, кто заботится о качестве продукции, здоровье или состоянии окружающей среды. Эти приборы делают мир более прозрачным и безопасным, предоставляя точные данные о составе веществ.

Если у вас возникли вопросы или требуется дополнительная информация, пожалуйста, напишите или позвоните нам, и мы предоставим все необходимые сведения.
